Válvulas de esfera de pvc de alta qualidade, acessórios para tubos, válvula de esfera de duas peças com alça de plástico de cor verde, alça de aço inoxidável, válvula 3m

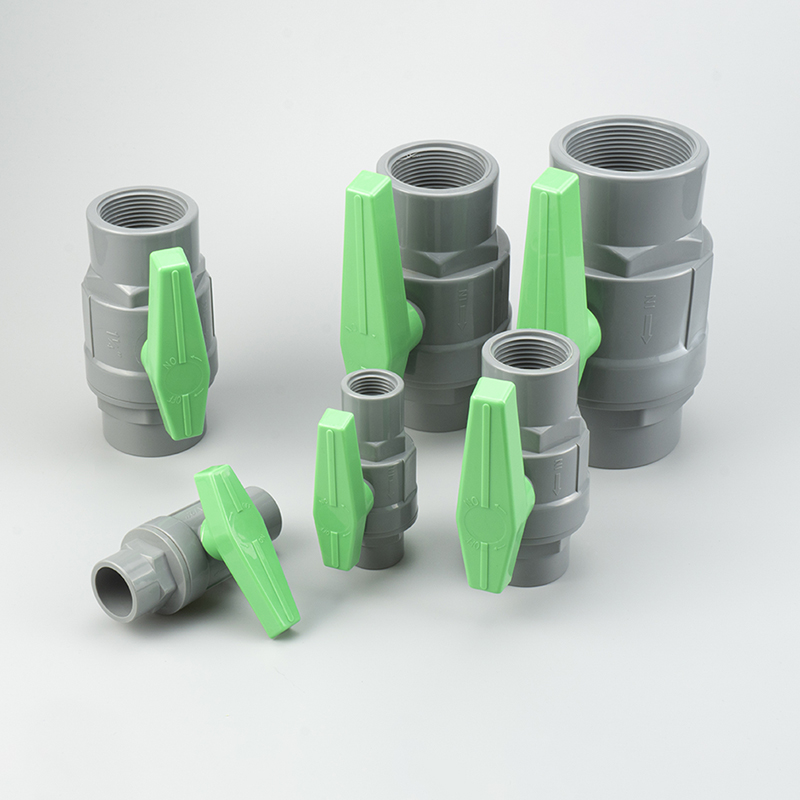

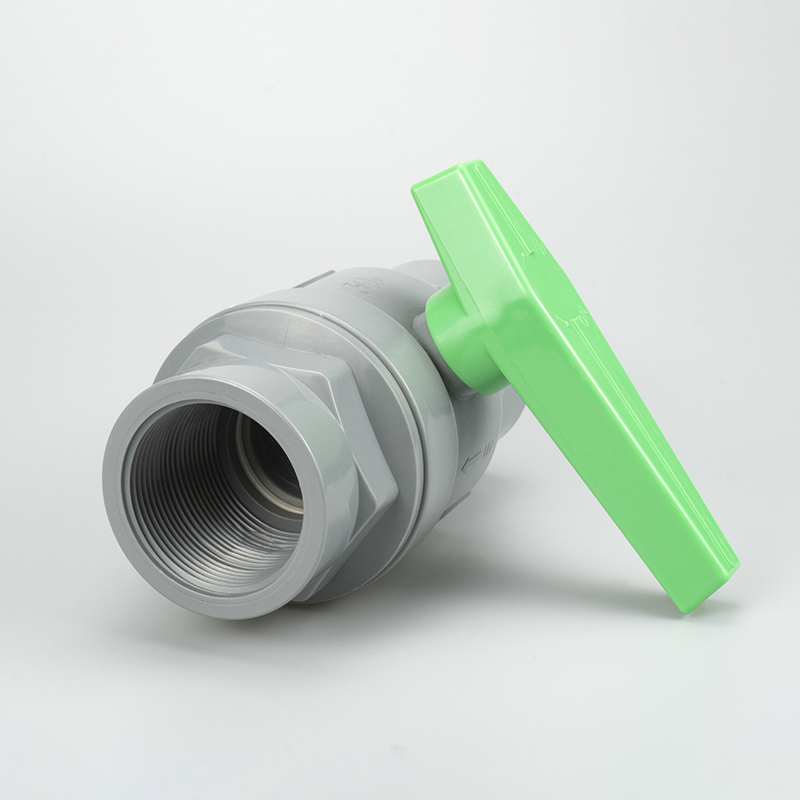

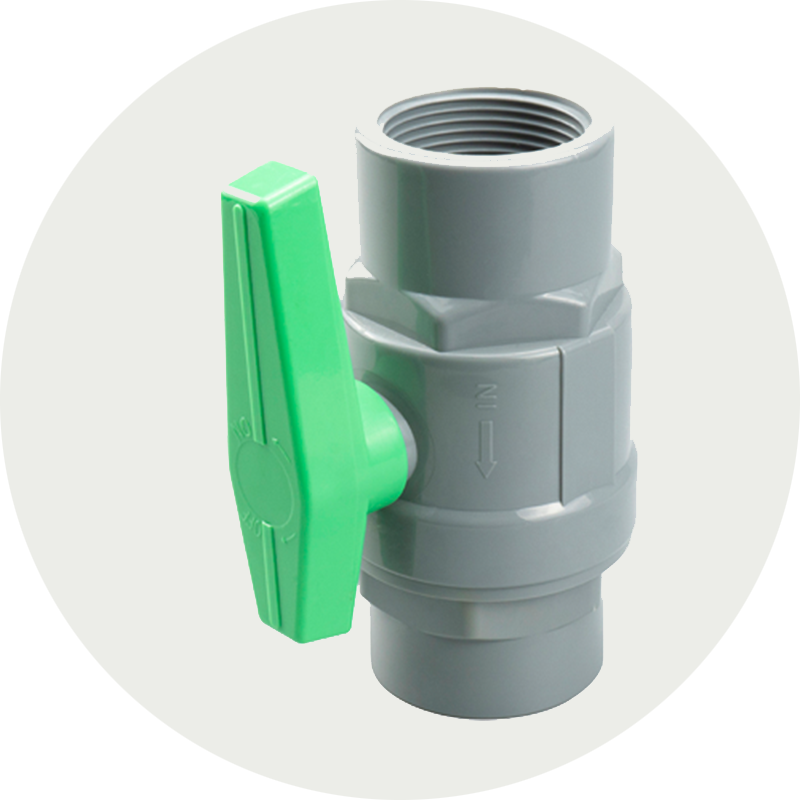

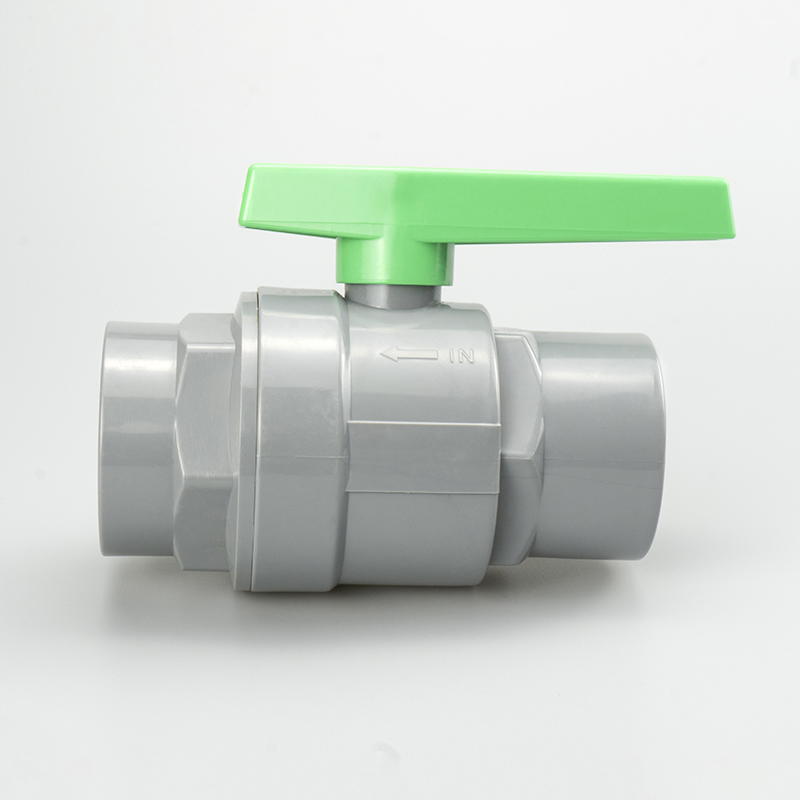

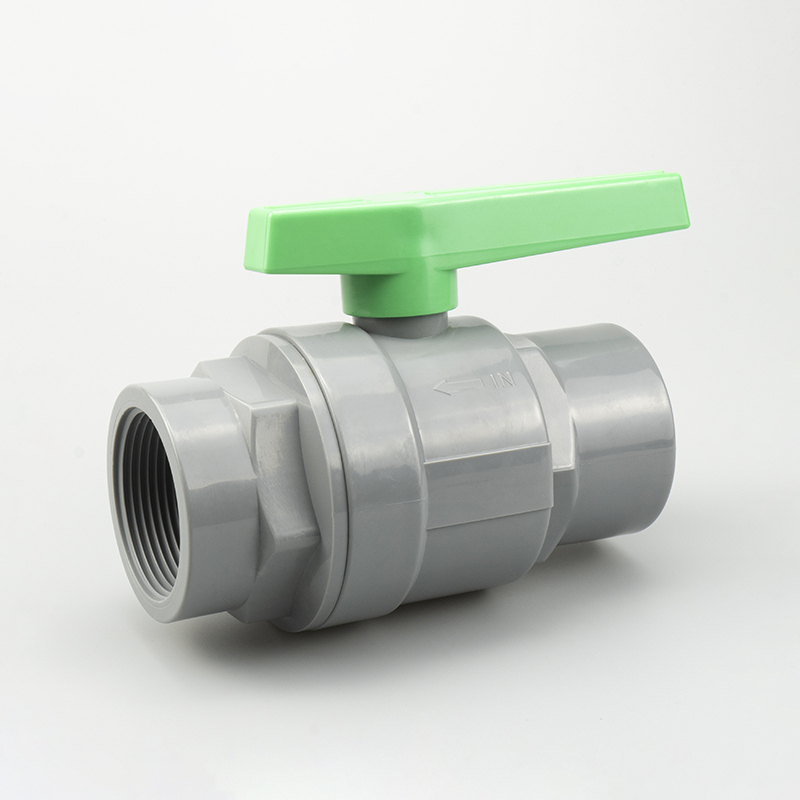

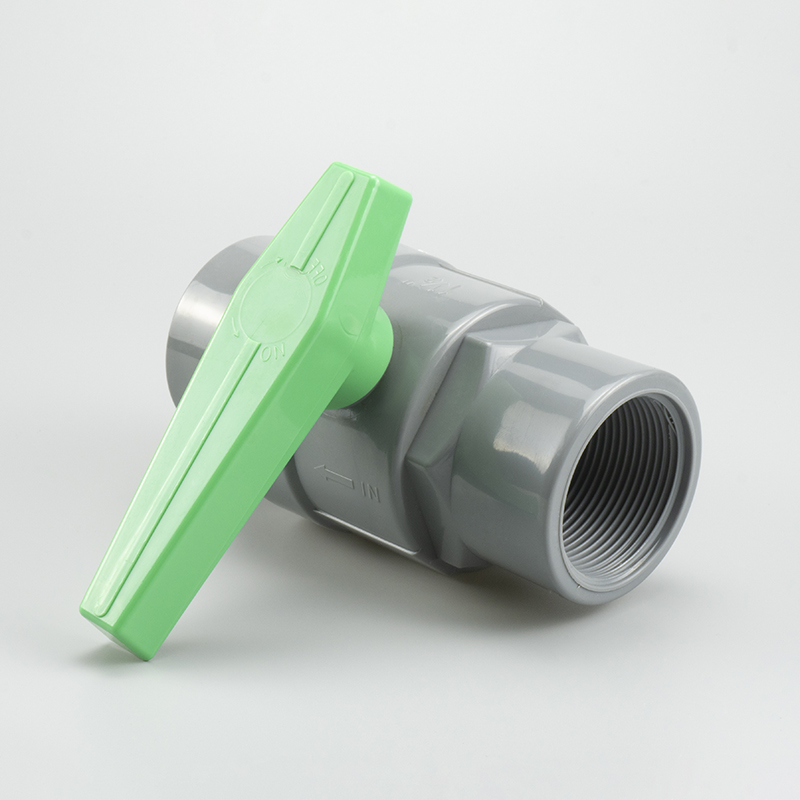

Válvulas de esfera de PVC de alta qualidade Acessórios para tubos Válvula de esfera de duas peças com alça de plástico de cor verde Alça de aço inoxidável Válvula 3M Imagem em destaque
  • Válvulas de esfera de pvc de alta qualidade, acessórios para tubos, válvula de esfera de duas peças com alça de plástico de cor verde, alça de aço inoxidável, válvula 3m
  • Válvulas de esfera de pvc de alta qualidade, acessórios para tubos, válvula de esfera de duas peças com alça de plástico de cor verde, alça de aço inoxidável, válvula 3m
  • Válvulas de esfera de pvc de alta qualidade, acessórios para tubos, válvula de esfera de duas peças com alça de plástico de cor verde, alça de aço inoxidável, válvula 3m
  • Válvulas de esfera de pvc de alta qualidade, acessórios para tubos, válvula de esfera de duas peças com alça de plástico de cor verde, alça de aço inoxidável, válvula 3m
  • Válvulas de esfera de pvc de alta qualidade, acessórios para tubos, válvula de esfera de duas peças com alça de plástico de cor verde, alça de aço inoxidável, válvula 3m
  • Válvulas de esfera de pvc de alta qualidade, acessórios para tubos, válvula de esfera de duas peças com alça de plástico de cor verde, alça de aço inoxidável, válvula 3m

Pequena descrição:


  • Tamanho:1/2" - 4"
  • Fim Conjunto:Soquete (ANSI/DIN/JIS/BS)
    Rosca (NPT/BSPT)
  • Pressão no trabalho:1/2" - 2" PN16=232PSI
    2-1/2" - 4" PN10=150PSI

    • Detalhes do produto

    Perguntas frequentes

    Etiquetas de produto

    Material componente

    especificação de material

    NÃO. Papel Material Quantidade
    1 CORPO UPVC 1
    2 Anel de vedação da haste EPDM,FPM(NBR) 1
    3 TRONCO POM 1
    4 BOLA ABS PLAQUEADO CROMADO 1
    5 VEDAÇÃO DO ASSENTO TPE,TPVC,TPO 2
    6 LIDAR PVC/ABS 1



    Tabela de comparação de parâmetros de tamanho do modelo

    DIMENSÃO Unidade
    MODELO DN 15 20 25 32 40 50 65 80 100
    TAMANHO 1/2" 3/4" 1" 1-1/4" 1-1/2" 2" 2-1/2" 3" 4" Polegada
    thd./in TNP 14 14 11,5 11,5 11,5 11,5 8 8 8 mm
    BSPT 14 14 11 11 11 11 11 11 11 mm
    JIS I 20 20 24 26 30 31 45 48 53 mm
    d1 22.3 26.3 32,33 38,43 48,46 60,56 76,6 89,6 114,7 mm
    d2 21.7 25,7 31,67 37,57 47,54 59,44 75,87 88,83 113,98 mm
    ANSI I 18 20 24 26 30 31 45 48 53 mm
    d1 21.54 26,87 33,65 42,42 48,56 60,63 73,38 89,31 114,76 mm
    d2 21.23 26,57 33,27 42.04 48.11 60,17 72,85 88,7 114.07 mm
    DIN I 18 20 24 26 30 31 45 48 53 mm
    d1 20.3 25.3 32,3 40,3 50,3 63,3 75,3 90,3 110,4 mm
    d2 20 25 32 40 50 63 75 90 110 mm
    d 15 19 24 30 34 45 55 70 85 mm
    H 37 55 66 73 81 91 99 121 134 mm
    A 68 80 94 100 110 136 170 210 236 mm
    L 77 91 103 111 123 146 178 210 255 mm
    D 32 37,5 44 52 60 74 93 110 135 mm
